板式換熱器的作用很多客戶知道，也有很多客戶對產品有換熱、預熱、冷卻、冷凝的要求，但卻不知道用什么設備來達到這個效果。今天板式換熱器廠家就帶大家了解一下板式換熱器的作用原理。

在了解板式換熱器的作用原理之前，先了解一下板式換熱器其內部各部件的作用原理吧。

一、板式換熱器各部件作用原理

1、換熱板：主要熱交換元件。提供介質流道及換熱面積。換熱板的材料根據流體介質而不同，并且大多數材料由不銹鋼和鈦制成。

2、密封墊片：主要用作換熱板之間的密封功能，防止流體混合或泄漏。根據介質不同需用不同的橡膠。

3、夾緊螺栓：主要用于擰緊兩端的壓板。夾緊螺栓通常是雙頭螺紋。當螺栓預張緊時，固定板的扭矩是均勻的。

4、兩個端板：板式換熱器兩端的壓板主要是夾緊和壓制的換熱板，以免流體介質泄漏。

5、掛架：主要是支撐板式換熱器，使其易于拆卸、清洗、組件。

6、上下導桿：承受換熱板的重量，并保證安裝時使換熱板在其間滑動，導桿通常比換熱板長，以便松開壓緊螺栓滑動檢查各換熱板。

二、板式換熱器的作用原理

板式換熱器廠家根據服務過的一家化工廠來做分析案例，幫大家解釋板式換熱器的作用原理。

1、板式換熱器的作用原理就是由一系列波紋形狀的換熱板以不同的結構疊加在一起，里面一層流的是溫度很高的溴化鋰溶液，一層流的是溫度比較低的溶液，中間加有密封圈，冷熱介質的流道相鄰冷熱流體之間的傳熱，實現冷卻作用。

2、通過換熱板可以更好的熱量傳遞，從而達到加熱低溫溶液和降低高溫的溶液，可以達到雙贏的效果用于冷卻淬火油等場合。

3、也可以理解為由多片換熱板組成的兩個相對的通道分別走冷熱介質，通過傳熱性能良好的換熱板的熱傳導用熱側介質的熱量提高冷側介質的熱含量；或者說是用冷側介質的低熱含量來吸收熱側的熱量，從而達到降溫的作用。

4、板式換熱器相比較傳統的換熱器不僅僅是在外形上有優勢，在功能使用時也有很大的優勢提升：就是使熱量可以二次利用，可以充分利用資源，達到節能的作用。

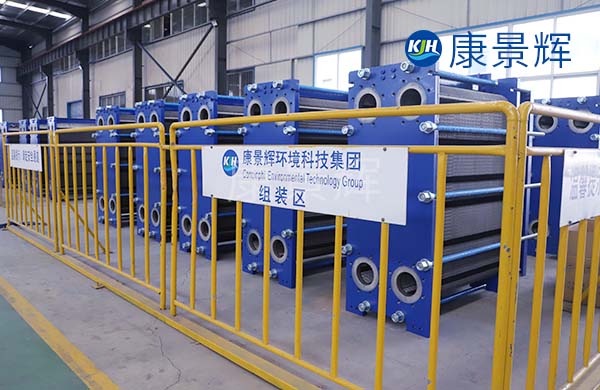

三、板式換熱器的使用維護保養

板式換熱器使用1-2年的周期(根據實際使用工況而定)后需要進行必要的拆檢、清洗、壓力測試等。對于變形或穿孔等存在問題的換熱板需要及時更換，在這過程中換熱板片的裝配需要嚴格按流程圖排列。

拆裝時一定要正反順序做好標記，以及換熱板與換熱板之間的間距等都得做好記錄。

四、板式換熱器的作用原理總結

前面說了板式換熱器的主要作用：預熱、換熱、冷卻、冷凝。根據其不同的作用，叫法也有所不同。比如，換熱作用，叫法有板式熱交換器、板式換熱器、板換；冷卻作用，叫法有板式冷卻器、冷卻器，對于油冷卻，叫法有冷油器、油冷器等。以上就是康景輝小編為您介紹的關于板式換熱器的作用原理，如果對您有所幫助，歡迎您關注我們康景輝板式換熱器。
